Datos del producto:
|
| Material: | Aleación de níquel e hierro | Entrada primaria: | 5A |
|---|---|---|---|
| De potencia de salida: | Minuto 38MW | Voltaje: | 74VAC |
| Estructura de la bobina: | Base toroidal | Uso: | Protección, medida |
| Alta luz: | alto transformador del centro magnético de la permeabilidad del minuto 45mW,transformador del centro magnético de 10m m,Transformador corriente toroidal de 74VAC 10m m |
||

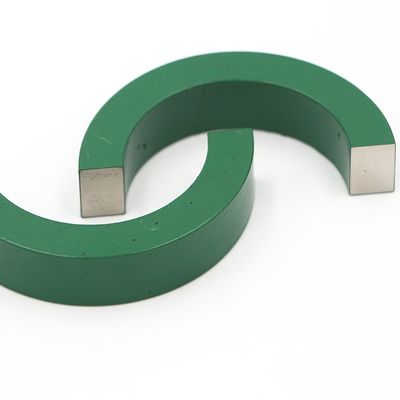

Alta base de la aleación de níquel e hierro de la permeabilidad para el transformador corriente
La aleación de níquel e hierro refiere a una aleación del hierro-níquel con una amplia gama de contenido del níquel, extendiéndose de 35% a 90%. La característica más grande de la aleación de níquel e hierro es su alta permeabilidad magnética en campos magnéticos débiles. Su intensidad de la inducción magnética de la saturación está generalmente entre 0.6-1.0T. La aleación de níquel e hierro más simple es una aleación integrada por dos elementos: hierro y níquel. Con el balanceo y el tratamiento térmico apropiados, pueden tener alta permeabilidad magnética. Al mismo tiempo, pueden razonablemente hacer juego el contenido del hierro y del níquel para obtener la inducción magnética de la saturación relativamente alta. Sin embargo, esta aleación de níquel e hierro tiene resistencia baja y las propiedades mecánicas pobres, tan allí no son muchos usos prácticos. La aleación de níquel e hierro es esencialmente una aleación del hierro-níquel (FeNi) con coercivity muy bajo, mientras que la densidad magnética BS de la saturación, la permeabilidad y la temperatura de curie son todo altas, cerca del hierro puro. La aleación de níquel e hierro con varios elementos, la permeabilidad relativa inicial puede alcanzar 30.000 a 80.000, pero la resistencia es baja, el cerca de 10-7Ω-m, puede ser procesada en rebanadas muy finas, así que puede ser utilizada hasta (20-30) frecuencia del funcionamiento del kilociclo. Las tiras finas de la aleación de níquel e hierro con un grueso de 0.02m m son de uso general en la ingeniería nacional, y hay también tiras finas gruesas de 0.005m m. Sin embargo, debido al aislamiento de la superficie de la tira fina durante el proceso de enrrollamiento del centro magnético, su factor de relleno se reduce grandemente, tan en dirigir raramente uso. Cuando la frecuencia del uso excede 30kHz, debido a la resistencia baja de la aleación de níquel e hierro, su pérdida aumentará perceptiblemente.
3.Features
coercivity 1).Low y pérdida de histéresis magnética;
resistencia 2).High y loweddy-currentloss;
permeabilidad initialmagnetic 3).High y permeabilidad magnética máxima;
densidad de flujo magnético de la saturación 4).High;
Parámetros
| Tamaño (milímetros) | (a) actual entrado | De potencia de salida (mW) |
| 55*65*5 | 10 | minuto 13mW |
| 55*75*10 | 5 | minuto 38mW |
| 55*75*12 | 5 | minuto 45mW |
| 48*68*15 | 5 | minuto 50mW |
| 55*75*20 | 3 | minuto 45mW |
parámetro:
| TAMAÑO | Corriente entrada | Ratio de las vueltas | Carga de trabajo | Voltaje | De potencia de salida |
| 55*65*5m m | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10m m | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12m m | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15m m | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20m m | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20m m | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25m m | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10m m | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27m m | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12m m | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8m m | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20m m | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15m m | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10m m | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6m m | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15m m | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9m m | 5A | 900T | 1K | 4.5V | 20mW |
