Datos del producto:
|
| Material: | Aleación de níquel e hierro | Estructura de la bobina: | Base toroidal |
|---|---|---|---|
| Uso: | CT | tamaño: | 10*20m m |
| Alta luz: | base del transformador de la aleación de níquel e hierro de 20m m,Base del transformador de la aleación de níquel e hierro de la bobina,base toroidal de la aleación de níquel e hierro de 20m m |
||

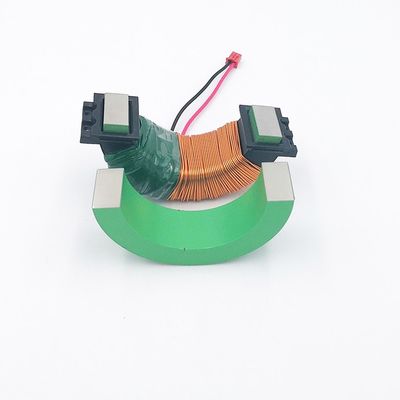

bobina del poder de la aleación de níquel e hierro de 10*20m m para el transformador corriente
El principio de transformador corriente se basa en el principio de inducción electromágnetica. El transformador corriente se compone de una base cerrada y de bobinas. Su bobina primaria tiene muy pocas vueltas, que se ata en la línea de la corriente que necesita ser medida. Por lo tanto, tiene a menudo todo el actual atravesando la línea. La bobina secundaria tiene un número relativamente grande de vueltas. Está conectada en serie con el instrumento de medida y el circuito de protección, y la inductancia mutua actual cuando el transformador está funcionando, su lazo secundario es siempre cerrada, así que la impedancia de la bobina de la serie del instrumento de medida y del lazo de la protección es muy pequeña, y el estado de trabajo del transformador corriente está cercano cortocircuitar
Parámetros
| Tamaño (milímetros) | (a) actual entrado | De potencia de salida (mW) |
| 55*65*5 | 10 | minuto 13mW |
| 55*75*10 | 5 | minuto 38mW |
| 55*75*12 | 5 | minuto 45mW |
| 48*68*15 | 5 | minuto 50mW |
| 55*75*20 | 3 | minuto 45mW |
parámetro:
| TAMAÑO | Corriente entrada | Ratio de las vueltas | Carga de trabajo | Voltaje | De potencia de salida |
| 55*65*5m m | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10m m | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12m m | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15m m | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20m m | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20m m | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25m m | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10m m | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27m m | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12m m | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8m m | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20m m | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15m m | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10m m | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6m m | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15m m | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9m m | 5A | 900T | 1K | 4.5V | 20mW |
