Datos del producto:
|
| Materail: | Ni del、 del Zn del、 del manganeso | Inductancia: | MINUTO 600uh |
|---|---|---|---|
| Resistencia de DC: | 30mΩ MAX | Ratio de la vuelta: | 13 |
| Voltaje: | 4000VAC | condición de prueba: | 1KHZ 0.1V |
| Alta luz: | 600uh Electronic Choke Coil Inductor,Suppressing Emi Noise Choke Coil Inductor,Electronic common mode choke coils |
||

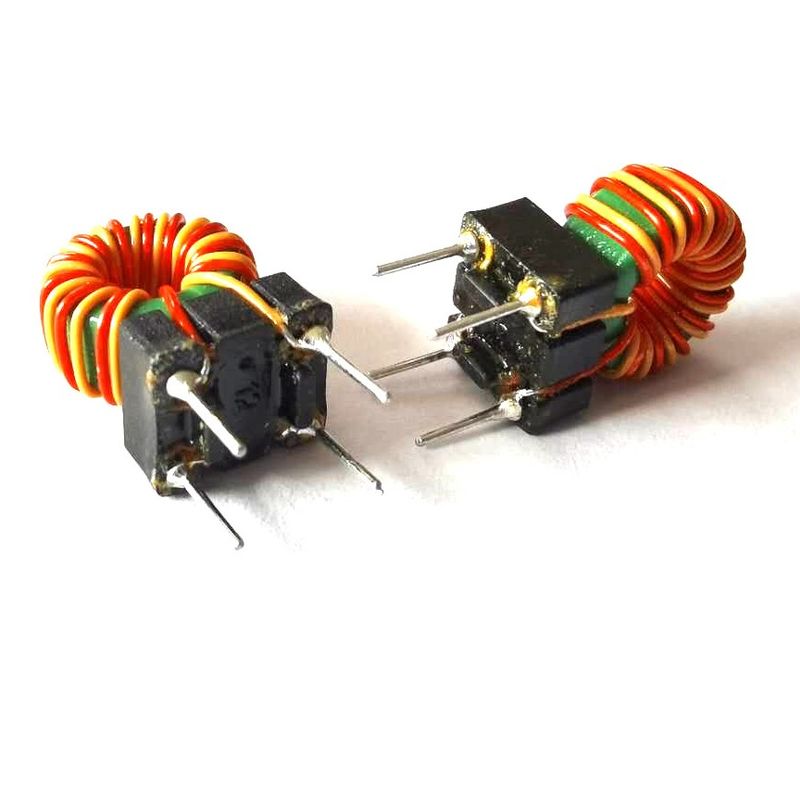

Inductores comunes del modo del filtro para suprimir a Emi Noise Of Electronic Equipment
La línea filtro evita que el ruido excesivo sea generado entre el equipo electrónico y la línea de la CA; en general, el foco está en la protección de la línea de la CA. Al usar un filtro de modo común entre la línea de la CA (a través de un circuito que hace juego completo de impedancia) y el convertidor de poder (del ruido). Los movimientos comunes del ruido del modo (el ruido se genera en las dos líneas puestas a tierra al mismo tiempo) en dirección del filtro del extremo de la carga, para atenuar el ruido compartido por las dos líneas grandemente. Finalmente, la salida del filtro añadió a la línea de la CA (a través de un circuito que hace juego completo de impedancia) es tan pequeña que puede ser ignorada.
Usos
| NO | Artículo | Perno de la prueba | Valor de la prueba | Condición |
| 1 | Inductancia |
4-1/3-2
|
MINUTO 600uh
|
1KHZ 0.1V
|
| 2 | Voltaje |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | Resistencia de DC |
4-1=3-2
|
30mΩ MAX
|
TH2511
|
Diagrama
